Riferimenti incrociati

Funzione per schemi elettrici

Esempio dei contattini

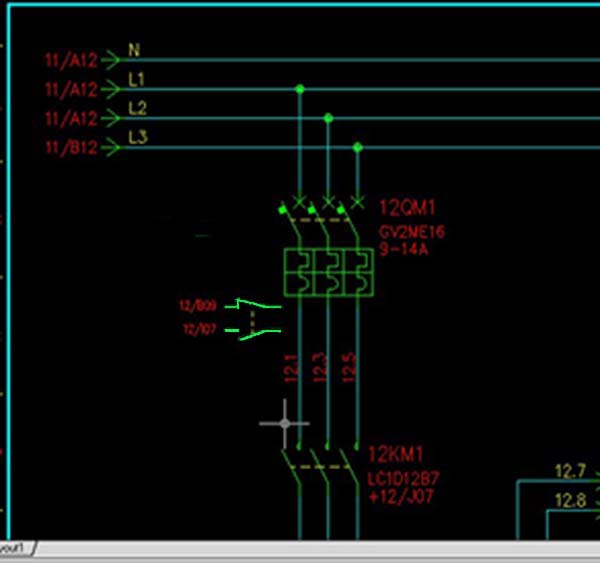

Tracciatura Cross-Reference.

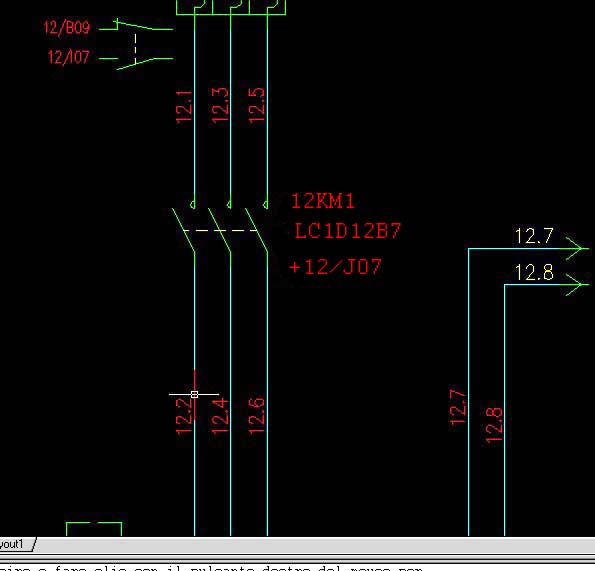

Tracciatura Riferiti.

Questa funzione permette di tracciare i "Cross-References" nello schema elettrico di un quadro.



Esegue un' analisi tra i vari blocchi principali (Comandanti) e i blocchi secondari (Riferiti), segnando in prossimitÓ dei comandanti il tipo di contatto assegnato e la sua posizione riferita a colonne e righe evidenziate nel cartiglio di ogni pagina.

Nei blocchi riferiti viene compilato un attributo con la posizione del blocco che lo comanda, appunto il comandante.







Essendoci la possibilitÓ di avere molti blocchi comandanti e riferiti, questi blocchi vengono memorizzati in due file con estensione ".txt".

Nel file Cross.txt vengono scritti i nomi dei blocchi comandanti con la posizione di dove si vuole che venga inserito il blocco riferito.

Nel file Comandati.txt vengono scritti i nomi dei blocchi riferiti.

Quindi si possono aggiungere o togliere nomi dei blocchi e posizioni di inserimento a piacere.
