Ricerca blocco

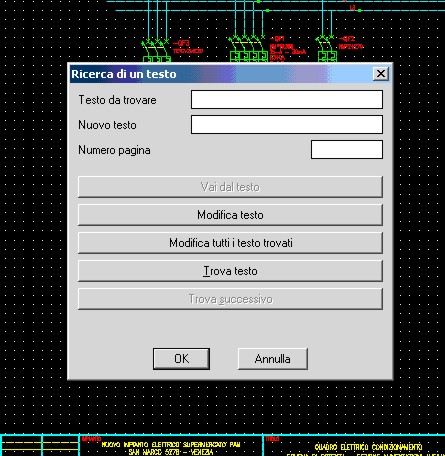

Finestra per ricerca testo

Finestra per la ricerca di un blocco

Questa permette di "Ricercare dei blocchi" in tutto il disegno, anche sui layer congelati.

Una volta trovato il blocco c'è la possibilità di vedere su di una casella di testo, le coordinate rispetto al disegno e di fare uno zoom sullo stesso testo, di fare una eventuale sostituzione del singolo blocco o di tutti quelli trovati, con una stringa a piacere.

Al momento la funzione fa riferimento al TAG "SIGLA" dei blocchi utilizzati da me, ma non ci sono problemi nel renderla più generica.





Per ricercare un blocco con la sigla desiderata eseguire le seguenti operazioni:

digitare la sigla da trovare nella casella "Sigla da trovare", e digitare il pulsante "Trova blocco" e se ci sarà una corrispondenza verrà visualizzato nella casella "Posizione blocco", in che punto del disegno è situato il blocco. Sarà possibile avere a piacere le coordinate riferite alla X e Y, oppure rispetto a dei numeri/lettere se saranno memorizzate nel cartiglio del disegno.

Se sarà trovato più di un blocco con la stessa sigla verrà abilitato automaticamente il pulsante "Trova successivo" fino alla fine.

Con il pulsante "Vai dal blocco" verrà fatto uno zoom sul blocco.

Con "Modifica sigla" si ha la possibilità di modificare la sigla trovata con una stringa a piacere digitata nella casella "Nuova sigla", mentre con "Cambia tutte" verranno modificate tutte le sigle trovate con la stringa scritta precedentemente per la ricerca.
